Forni Anna Chiara
Progetto 2 del
Corso di Grafica
Anno Accademico 2002-2003
Modellino di vespa
Testa

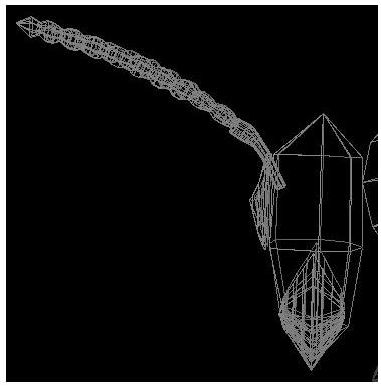

La testa è composta da 5 diverse superfici:
4 di esse sono state duplicate in fase di composizione dell'oggetto.

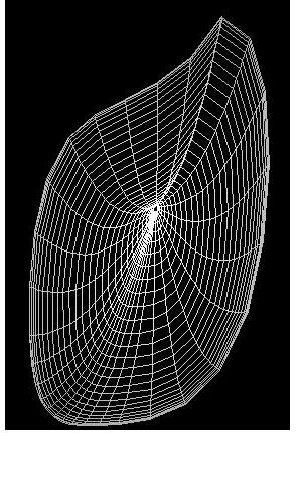

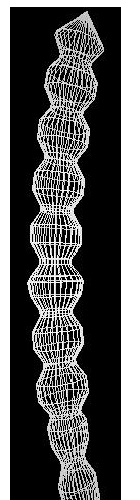

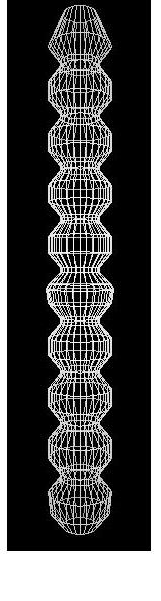

E' una superficie di rotazione con alcuni control point traslati e ruotati per ottenere una superficie curva.

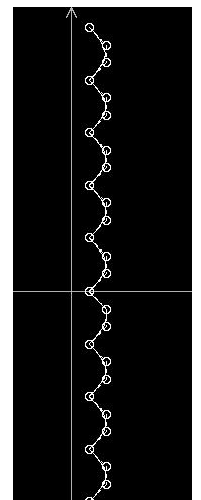

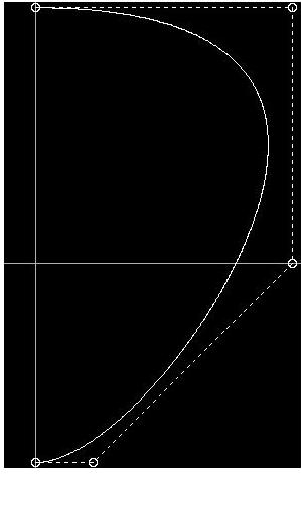

Si è partiti da una curva 2d disegnata con
xccurv; con l'applicazione revolution di xcsurf si è ottenuta una superficie
di rotazione

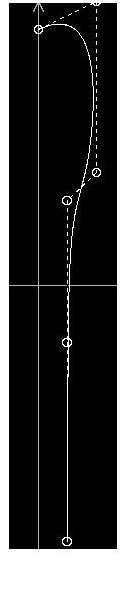

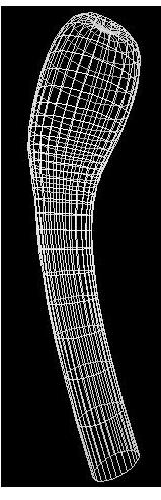

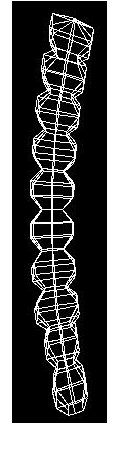

E' una superficie di rotazione con i contol point ruotati per ottenere una superficie curva.
Si è partiti da una curva 2d disegnata con
xccurv; con l'applicazione revolution di xcsurf si è ottenuta una superficie
di rotazione.

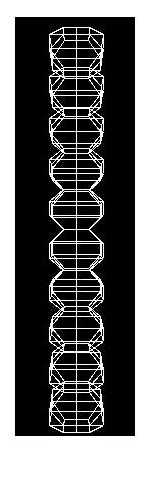

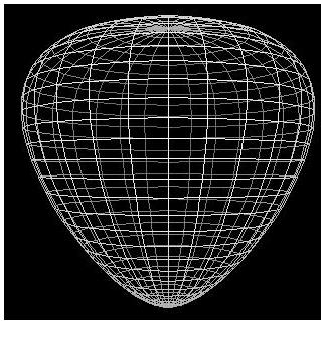

E' una superficie di rotazione con alcuni contol point traslati.
Si è partiti da una curva 2d disegnata con
xccurv; con l'applicazione revolution di xcsurf si è ottenuta una superficie
di rotazione.
|
|
|
|
|
|
|
|

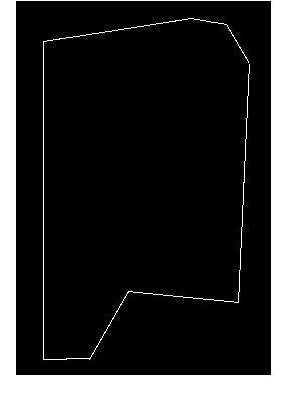

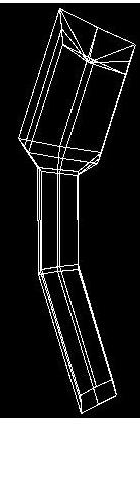

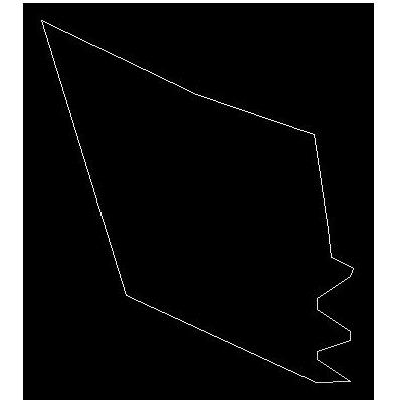

E' una superficie ottenuta per estrusione
di 3 curve piane 3d disegnate con xcsurf. Ho disegnato per punti una sola
curva, le altre 2 sono state ottenute per scala uniforme da questa, infine
le 3 curve sono state traslate una rispetto all'altra per dare profondità
alla superficie.
 |
 |
|
|
|
|
|
|
|
|
lato
davanti
superficie

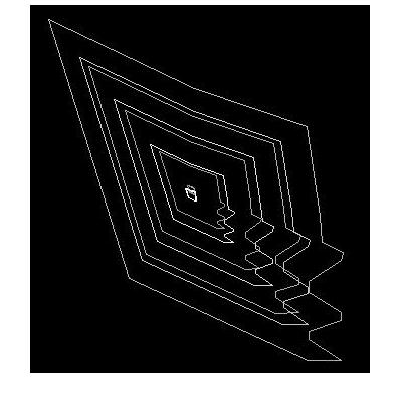

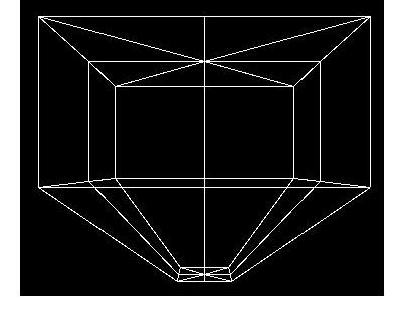

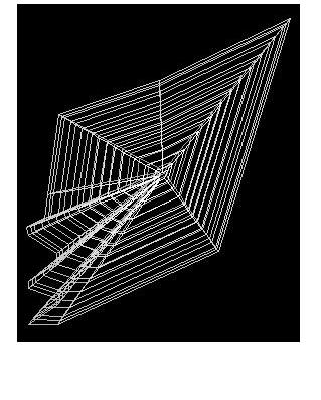

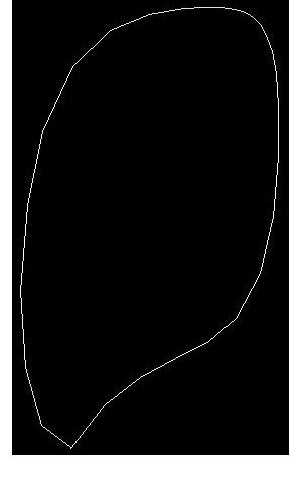

da latoE' una superficie ottenuta per estrusione
di 11 curve piane 3d disegnate con xcsurf. Ho disegnato per punti una sola
curva, le altre 10 sono state ottenute per scala uniforme da questa, infine
le 11 curve sono state traslate una rispetto all'altra per dare profondità
alla superficie.
|
|
|
|
|
|
|
|
da lato
da lato
