Piatto
Oggetto da me erroneamente sottovalutato. Ho creato con xccurv la curva profilo ed ho poi ottenuto la superficie per rivoluzione. In xcsurf ho poi raffinato piu' volte i control point (il piatto presenta infatti un bordo ondulato che richiede notevole controllo sulla superficie). Dopo avere manualmente modificato (selezionando i control point desiderati e traslandoli tramite la relativa funzione della modalita' "numeric") un notevole numero di control point su tutto il bordo del piatto, cosa che ha richiesto diverso tempo, mi sono reso conto che il mio piatto causava il crash di xcrayt qualora venisse aggiunto alla scena. Ho ipotizzato che cio' fosse dovuto al numero troppo alto di control point presenti nella superificie.
Con il senno di poi mi sono reso conto che la cosa piu' saggia era lasciare il piatto "grezzo" e utilizzare un overlay della modellazione gerarchica per rifinire il bordo. Questo mi avrebbe pero' costretto a ripetere l'infinita operazione di modificare manualmente tutti i control point del bordo. Ho quindi deciso di trimmare il bordo in modo da ottenere uno spicchio grande un ottavo del piatto, di modificarlo per renderlo ondulato e di copiare (o meglio di aprirlo nuovamente dato che il comando copy mi faceva crashare xcsurf) altre sette volte il bordo appena ottenuto ruotandolo opportunamente per ricomporre il bordo completo del piatto.
Curve:
piatto-profilo.db curva grado 3, 9 control point, 13 nodi
Texture:
Inizialmente ho tentato lo stesso procedimento utilizzato per la caraffa ma il piatto assumeva un aspetto poco realistico. Ho quindi deciso di "rinunciare" alle decorazioni e di applicare semplicemente l'attributo del materiale. Anche in questo caso e' venuto in aiuto il materiale definito in "teapot.c", ho utilizzato l'attributo "ceramic".

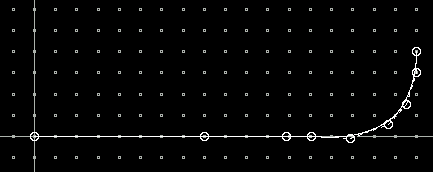

Profilo del piatto progettato con xccurv

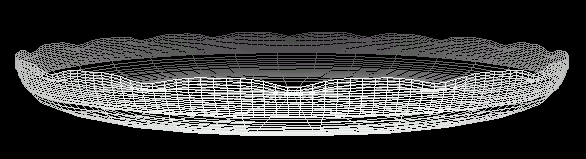

Modello del piatto progettato con xcsurf
Modello del piatto progettato con xcsurf

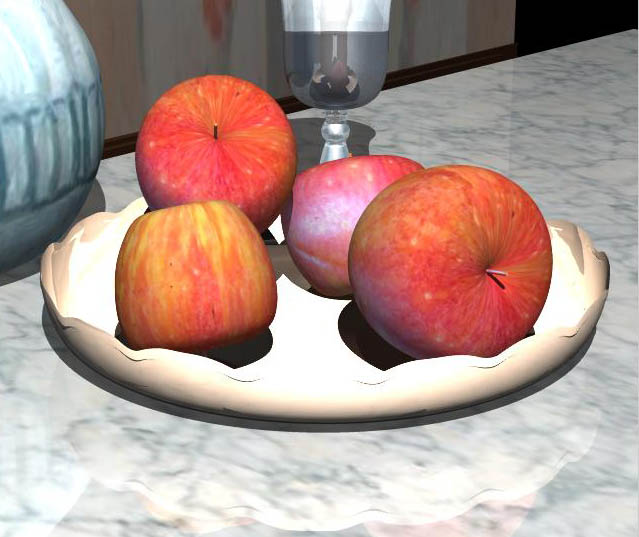

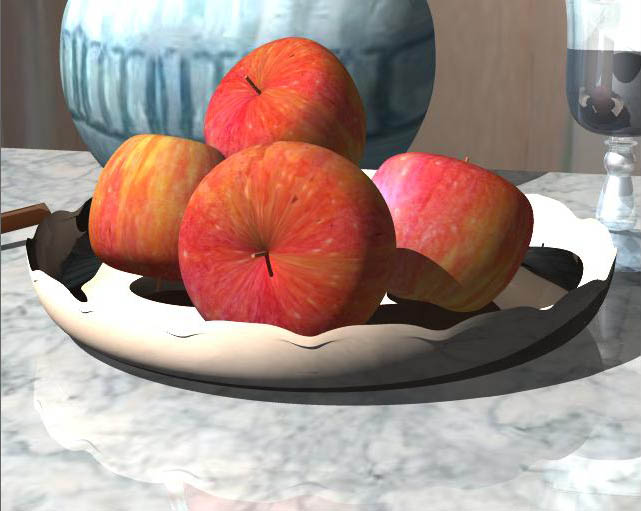

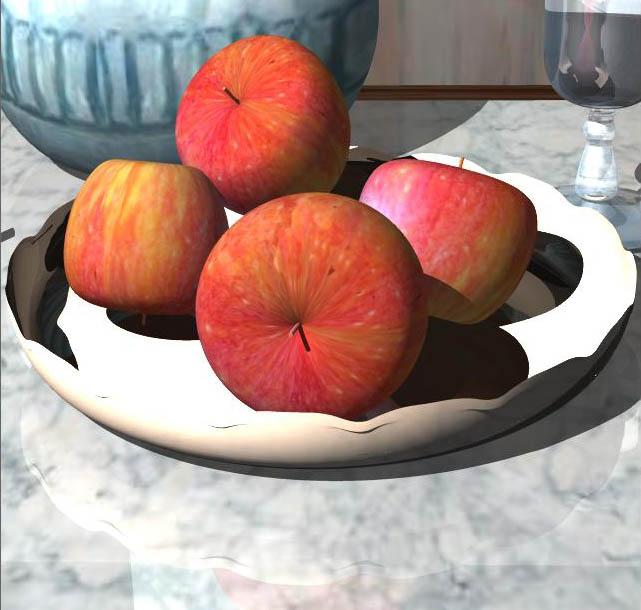

Resa del piatto (images scalate)
